チタンバー – ニーズに応える柔軟で高強度の金属

チタン棒が従来の金属よりも優れている理由

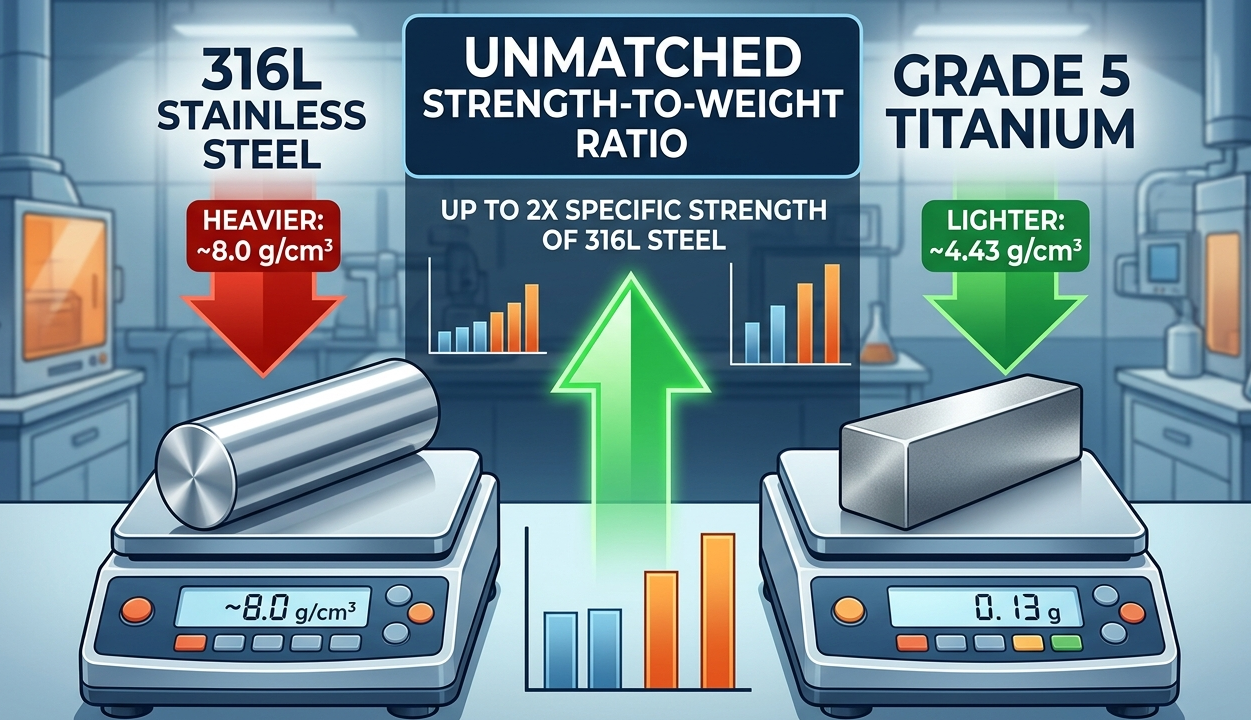

チタンバー 比類のない強度対重量比（316L ステンレス鋼の最大 2 倍）を実現しながら、海水、塩素、体液の腐食に耐えます。 アプリケーションが航空宇宙用ファスナーとして認定されているかどうか ASTM B348 、によって管理される整形外科用インプラント ASTM F136 そして ISO 5832-3 、または深さ 6,000 m の定格の深海バラストハウジングであるチタンバーは、同等の重量では他の商業的に実行可能な金属が匹敵できない構造的完全性を提供します。

このガイドでは、機械データ、グレードごとの比較、業界固有のアプリケーション、機械加工に関する考慮事項、最も差し迫った調達の質問への回答を示しているため、エンジニアやバイヤーは最初の注文から正しい棒材を指定できます。

材料の分類と主なグレード

チタン棒材は次のように分類されます。 商業的に純粋な (CP) グレード そして チタン合金グレード 。 4 つの CP グレード (グレード 1 ～ 4) は、酸素と鉄の含有量のみが異なります。合金グレードには、特定の機械的プロファイルを設計するためにアルミニウムやバナジウムなどの元素が導入されています。

グレード 1 – 最大の成形性

極限引張強さ (UTS): 最小 240 MPa。降伏強度: 最小 170 MPa。密度: 4.51 g/cm3。 グレード 1 バー、以下によって管理される ASTM B348 グレード 1 、最も柔らかいCPグレードです。冷間成形が必要な淡水化プラントの配管シート、化学反応器ライナー、および建築用被覆材に適しています。

グレード 2 – 汎用主力製品

UTS: 最小 345 MPa。降伏強度: 最小 275 MPa。伸び率: 最低 20%。 CPグレードの中で最も豊富に取り揃えております。用途には、海洋の海底熱交換器、船舶のプロペラシャフト、電気化学処理装置などがあります。 ASTM B348 グレード 2 そして ISO9001 工場の認定は標準要件です。

グレード 4 – 最高強度の CP チタン

UTS: 最小 550 MPa;降伏強度: 最小 483 MPa。 生体適合性や腐食の理由から合金元素を避けなければならない外科用インプラント部品や高圧化学配管に使用されます。

グレード 5 (Ti-6Al-4V) – 航空宇宙および医療のゴールド スタンダード

UTS: 最小 950 MPa;降伏強度: 最小 880 MPa。密度: 4.43 g/cm3;疲労限界 (10⁷ サイクル): ~620 MPa。 6%のアルミニウムと4%のバナジウムを含むα-β合金。によって管理されています ASTM B348 グレード 5 工業用バーおよび AMS 4928 航空宇宙用。タービンブレードの鍛造品、航空機の構造フレーム、レーシングカーのサスペンションアーム、およびハイサイクル整形外科用ステムで主に使用されています。

グレード 23 (Ti-6Al-4V ELI) – インプラントグレードの精製

UTS: 最小 860 MPa。降伏強度: 最小 795 MPa。酸素含有量 ≤ 0.13 wt%。 超低格子間 (ELI) 化学反応により、酸素、窒素、鉄が減少し、繰り返し荷重環境における破壊靱性と疲労耐性が向上します。耐荷重整形外科用インプラントの必須規格: ASTM F136 そして ISO 5832-3 。大腿骨股関節ステム、脊椎椎体間ケージ、歯科用アバットメント バーに使用されます。

グレード 7 (Ti-0.2Pd) – 優れた耐薬品性

パラジウムの添加 (0.12 ～ 0.25%) は、塩酸や硫酸などの還元酸における腐食速度を劇的に低下させます。グレード 2 で隙間腐食が発生する化学プロセス装置に適しています。によって管理されています ASTM B348 グレード 7 .

機械的性能データ: チタンバー vs. 316L ステンレス鋼

以下の表では、直接置換分析が可能です。すべてのチタンの値は、ASTM B348 に準拠した焼きなまし棒を参照しています。 316L 値は ASTM A276 焼鈍棒を参照しています。

重要なポイント: グレード 5 チタンバーは 316L ステンレス鋼の 3.5 倍の比強度を実現 同時に単位体積あたりの重量が 45% 軽量化され、重量が重要な構造にとって決定的な利点となります。

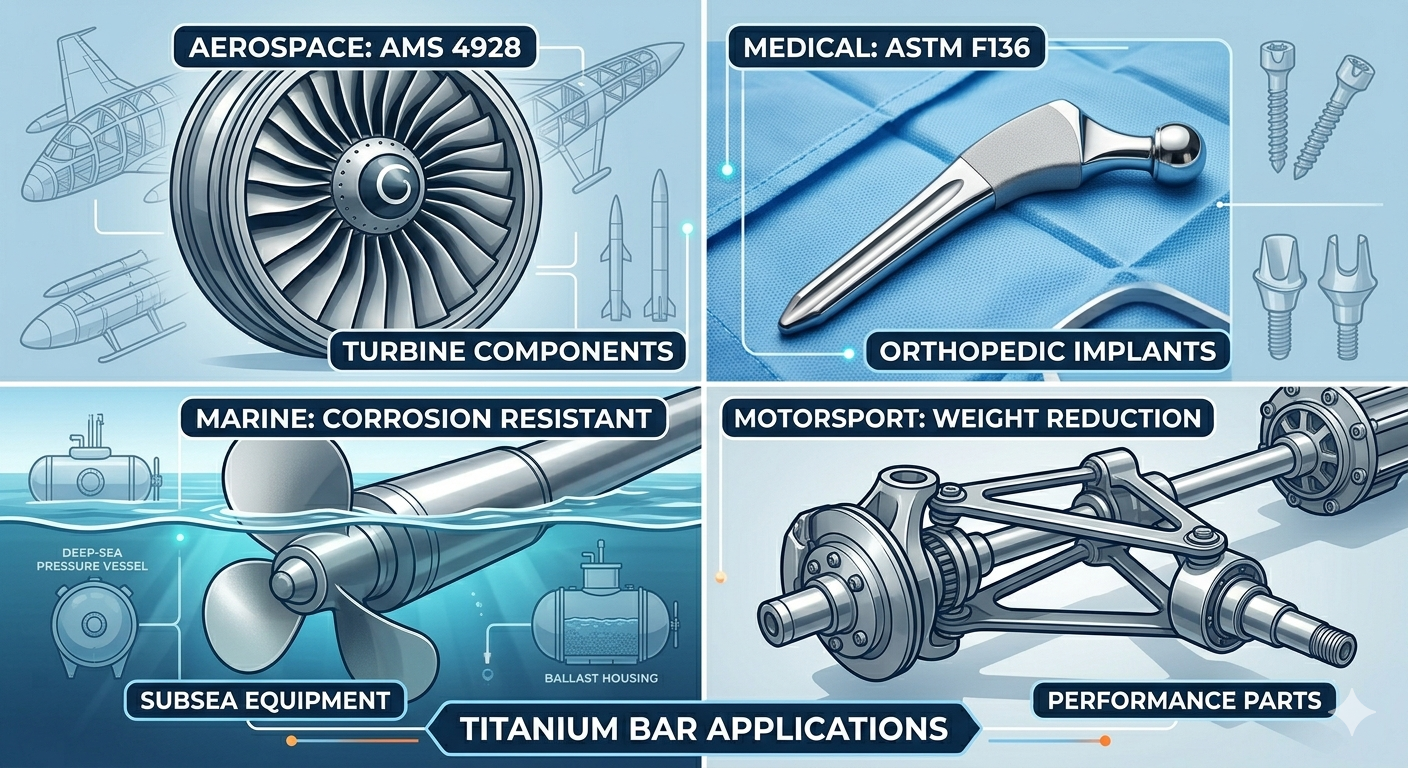

業界固有のアプリケーションと管理基準

航空宇宙と防衛

チタンバーは、次世代民間航空機の構造重量の約 15 ～ 20% を占めます。重要なアプリケーションには次のものが含まれます。

• 機体の留め具とボルト (5年生、 AMS 4928 、NAS 1352 シリーズ) — 重量の 3 分の 1 で鋼製ボルトを交換
• コンプレッサーディスク鍛造品 そして turbine blade root bars ( AMS 4928 / AMS 4965 ) 連続定格 315 °C
• 油圧アクチュエータハウジング そして landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• 極超音速ミサイルの機体バー (グレード 5 またはベータ C、 ASTM B348 グレード 19 )

医療および整形外科用インプラント

チタンのオッセオインテグレーション機能（繊維組織界面を介さずに生体骨に直接結合する機能）により、耐荷重インプラントにおいてチタンはかけがえのないものとなっています。グレード 23 バー ( ASTM F136、ISO 5832-3 ) は以下に対して義務付けられています。

• 大腿骨股関節ステム そして acetabular shell blanks — machined from 50–80 mm diameter bar
• 脊椎椎弓根ネジ そして interbody cage frames — torque-critical thread roots require tight fatigue data
• 歯科インプラント アバットメント バー CAD/CAM システムによるフライス加工 — グレード 4 またはグレード 23 ISO10271
• 外傷固定プレートと髄内釘 — MRI 互換性 (非強磁性) が不可欠な場合

海洋および海中工学

チタン棒の海水中での腐食速度は効果的です。 0.025mm/年 —316L では 0.5 ～ 1.5 mm/年であるのに対し、25 年間のメンテナンスフリーのサービス サイクルが実現可能です。主な用途:

• 深海圧力容器とバラストタンクのタイロッド グレード 5 バールを使用して 600 バール (深さ 6,000 m) まで定格 ASTM B348
• プロペラシャフト鍛造品 海軍船舶用 — グレード 2 は犠牲陽極なしで耐腐食性を提供します
• 海水淡水化プラントの熱交換器用管シート グレード 2 あたり ASTM B348 そして ASME SB-348
• 潮力タービンブレード根元ボルト そして mooring anchor pins in Grade 5

化学処理とエネルギー

塩素アルカリプラントや湿式化学反応器では、チタンは単位体積あたりのコストが低く、ハステロイよりも優れた性能を発揮します。具体的な用途には次のようなものがあります。

• 電解槽電極支持体 — 最高の導電性と成形性を実現するグレード 1 バー
• 硝酸および酢酸反応器シャフト — グレード 2 バール、使用温度は 250 °C まで
• 塩酸ポンプシャフト — グレード 7 (Ti-0.2Pd、 ASTM B348 グレード 7 ) 還元酸隙間腐食が故障モードである場合
• 核廃棄物貯蔵容器の留め具 — 強度と耐還元酸性を兼ね備えたグレード 12 (Ti-0.3Mo-0.8Ni)

モータースポーツと高性能自動車

F1の規定では、軽量化がラップタイムに直接つながるサスペンションアップライト、ギアボックスシャフト、ホイールファスナーにチタンを使用することが認められている。グレード 5 のバーを機械加工して、 AMS 4928 を提供します 40％の軽量化 10⁷サイクル閾値で疲労寿命を損なうことなく、同等の鋼製コンポーネントを上回る耐久性を実現します。

標準寸法と調達仕様

チタンバーは、円形、六角形、正方形、平ら（長方形）のプロファイルで入手可能です。次の表は、標準在庫寸法と規定仕様をまとめたものです。

表面仕上げのオプションは次のとおりです。 熱間圧延スケール除去 (HRD) 、冷間引抜き光輝焼鈍(CDBA)、およびセンターレス研磨(公差 ±0.05 mm)。航空宇宙および医療用途では、通常、熱番号に対する工場証明書のトレーサビリティを備えたセンターレス研磨バーが義務付けられています。

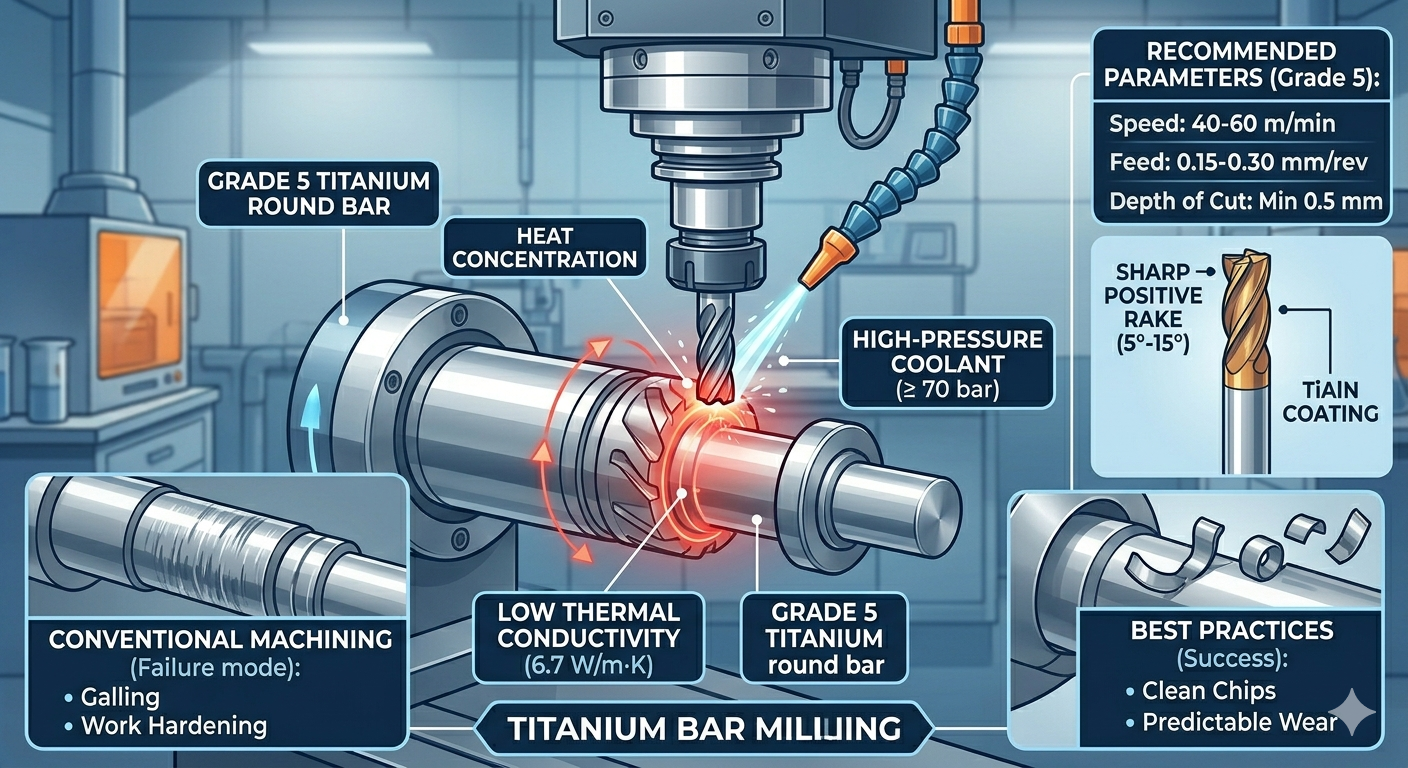

チタンバーの加工: 課題とベストプラクティス

チタンは熱伝導率が低いので（ 6.7 W/m・K (グレード 5) 、316L の場合は 16.3 W/m・K) により、熱がチップ全体で放散されるのではなく、刃先に集中します。正しいプロセスパラメータがないと、刃先の構成、加工硬化、工具のかじりにより、急速なインサート不良や寸法不合格が発生します。

グレード 5 バーの推奨旋削パラメータ

• 切断速度: 40 ～ 60 m/min (超硬コーティングなしまたは TiAlN コーティングインサート、ISO K10 ～ K20)
• 送り速度: 0.15 ～ 0.30 mm/rev で切りくず破壊を維持し、摩擦を回避します
• 切込み深さ： 以前のパスで加工硬化層の下を最小 0.5 mm カット
• クーラント: 切断ゾーンに向けた 70 bar 以上の高圧フラッドクーラントが必須です
• 工具形状: 鋭いポジすくい角（5°～15°）により切削抵抗と発熱を最小限に抑えます。

フライス加工と穴あけに関するメモ

グレード 5 バーのフライス加工の場合は、クライム ミーリング (従来: 回避) を使用します。 3～5枚刃TiAlNコートエンドミル 60 ～ 80 m/min の表面速度では、1 刃当たり 30 分を超える工具寿命が維持されます。穴あけにはスルースピンドルクーラントが必要です。直径 1 倍のペックによるペック穴あけサイクルにより、深穴での切りくずの詰まりや熱焼付きを防止します。

CP グレード (グレード 1 ～ 2) の機械の概要 30% 簡単に 強度が低いためグレード 5 よりも優れていますが、粘着性があるため、依然として鋭い工具と確実な切りくず処理が必要です。

品質保証と認証要件

重要な用途向けのチタンバーを購入するには、トレーサビリティとコンプライアンスを確保するために次の文書チェーンを指定する必要があります。

1. EN 10204 3.1 または 3.2 に準拠した工場試験証明書 (MTC) — 熱数追跡可能な化学組成および機械的試験結果
2. ASTM B348 または AMS 4928 準拠声明 — 該当するグレードごとの仕様適合性の確認
3. 超音波検査 (UT) レポート — AMS 2631 / ASTM E2375 に基づき、直径 50 mm を超える航空宇宙用バーに必須
4. 化学分析 (OES または ICP) — ASTM F136 に基づくグレード 23 ELI (≤ 0.13 wt%) の酸素含有量を検証
5. ISO9001:2015 / AS9100D Quality Management System certificate 工場から – ほとんどの Tier 1 航空宇宙および医療 OEM で必要とされる
6. REACH / RoHS 宣言 グレード 7 (EU サプライチェーンでは、パラジウム含有量について紛争鉱物の開示が必要)

用途別グレード選択ガイド

よくある質問

Q1: グレード 5 とグレード 2 のチタンバーの違いは何ですか?また、どのように選べばよいですか?

グレード2 商業的に純粋なチタンです。合金元素は含まれていません。 UTS 345MPa 、耐食性に優れ、冷間成形が容易です。これは、構造的負荷がかからない化学プロセス装置、船舶用熱交換器、医療機器にとってコスト効率の高い選択肢です。 グレード 5 (Ti-6Al-4V) α-β合金です。 UTS950MPa 強度はほぼ 3 倍ですが、コストは 1 キログラムあたり 20 ～ 30% 高く、機械加工が大幅に困難です。コンポーネントが耐荷重性がある場合、疲労が重要な場合、または重量を最小限に抑える必要がある場合は、必ずグレード 5 を選択してください。耐食性が主な要因であり、機械的負荷が低い場合は、グレード 2 を選択してください。

Q2: チタン棒はステンレスに比べて加工が難しいのはなぜですか?

3 つの特性が組み合わさってチタンを困難なものにしています: (1) 低い熱伝導率（6.7W/m・K） これは、熱がチップから逃げることができないことを意味します。熱は工具先端に蓄積し、摩耗を促進します。 (2) 高い化学反応性 高温ではチタンが刃先に溶着（かじり）し、構成刃が生成されます。 (3) 加工硬化 - 各パス中に表面が硬化するため、次のパスではその層の下を切断する必要があります。切削速度 (≤ 60 m/min)、高圧クーラント (≥ 70 bar)、鋭いポジレーキ工具、最小 0.5 mm の切込み深さを正しく管理することで、3 つの問題すべてが解決され、予測可能な工具寿命が得られます。

Q3: チタンバーは本当に生体適合性がありますか?これを裏付ける基準は何ですか?

はい。チタンは安定した不活性な TiO2 酸化物層を形成し、組織へのイオンの放出を防ぎます。数十年にわたる臨床証拠により、細胞毒性は無視できる程度であることが確認されており、ニッケル含有合金とは異なり、全身性のアレルギー反応の報告はありません。規制遵守のため、生体適合性は以下によって管理されます。 ISO10993-1 （医療機器の生物学的評価）および ISO 10993-5 (細胞毒性試験)。材料レベルの適合性は次の方法で確認されます。 ASTM F136 (インプラントの場合はグレード 23) および ISO 5832-3 。一部の患者はバナジウムに対して過敏症を示すことに注意してください。そのような場合には、次のようなバナジウムを含まない合金が使用されます。 Ti-6Al-7Nb (ISO 5832-11) 代わりに指定されます。

Q4：チタン棒の溶接は可能ですか？また注意点はありますか？

チタンバーは次の方法で溶接できます。 GTAW（TIG）溶接 グレードマッチしたフィラーワイヤー付き。重要な要件は 不活性ガスシールド : チタンは 400 °C 以上で酸素、窒素、水素を吸収し、脆化を引き起こします。これには、トレーリングおよびバックのガス シールド (99.999% アルゴン)、溶接領域の清浄度 (IPA ワイプ、グリースなし)、および 150 °C 未満の厳密なパス間温度制御が必要です。溶接品質は次のように検証されます。 AWS D1.9 (構造チタン) または ASME セクション IX （圧力装置）。真空またはアルゴン中 540 ～ 600 °C での溶接後熱処理 (PWHT) は、グレード 5 溶接部の残留応力を軽減するために使用されます。

Q5: 航空宇宙用の軽量化に関して、チタンバーはアルミニウム合金とどのように比較されますか?

アルミニウム合金 (例: 7075-T6: UTS 572 MPa、密度 2.81 g/cm3、比強度 ~204 MPa・cm3/g) は、室温での比強度がグレード 5 チタンと同等かわずかに超えています。ただし、チタンは保持します 315 °C までの完全な機械的特性 アルミニウムは 150 °C を超えると急激に劣化します。また、チタンは表面処理をしなくても優れた耐食性を発揮し、疲労閾値が高くなります。工学的な選択は次のとおりです。非熱的でコスト重視の構造にはアルミニウム。質量も制限される、ホットセクション、疲労クリティカル、または腐食環境の用途向けのチタン。
